尺寸轴承代号保持器重量(kg)dDBr r1FwEw参考minmax代号挡边类型ZrO2Si3N4SiC44020471410.6 -40.0 N 204NU NJ NU

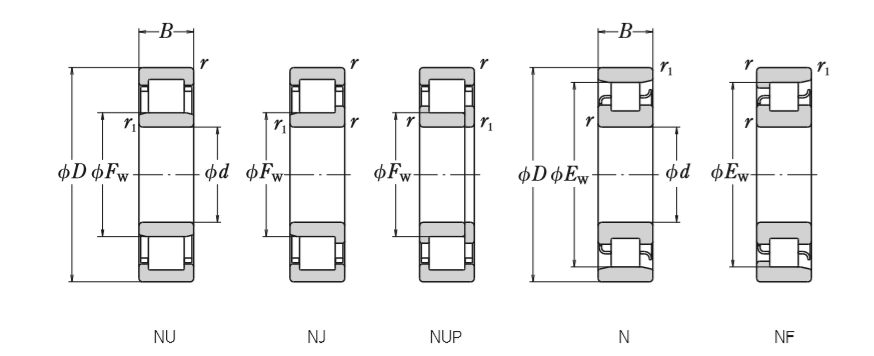

尺寸 | 轴承代号 | 保持器 | 重量(kg) | |||||||||||||||||
d | D | B | r | r1 | Fw | Ew | 参考 | |||||||||||||
min | max | 代号 | 挡边类型 | ZrO2 | Si3N4 | SiC | 440 | |||||||||||||
20 | 47 | 14 | 1 | 0.6 | - | 40.0 | N 204 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.082 | 0.049 | 0.049 | 0.107 | |||
47 | 14 | 1 | 0.6 | 26.5 | - | NU204E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.082 | 0.049 | 0.049 | 0.107 | ||||
47 | 18 | 1 | 0.6 | 27.0 | - | NU2204 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.111 | 0.066 | 0.066 | 0.144 | ||||
52 | 15 | 1.1 | 0.6 | - | 44.5 | N 304 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.114 | 0.068 | 0.068 | 0.148 | ||||
52 | 15 | 1.1 | 0.6 | 27.5 | - | NU304E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.112 | 0.066 | 0.066 | 0.145 | ||||
52 | 21 | 1.1 | 0.6 | 28.5 | - | NU2304 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.167 | 0.099 | 0.099 | 0.217 | ||||
52 | 21 | 1.1 | 0.6 | 27.5 | - | NU2304E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.161 | 0.096 | 0.096 | 0.209 | ||||
25 | 47 | 12 | 0.6 | 0.3 | 30.5 | - | NU1005 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.072 | 0.043 | 0.043 | 0.094 | |||
52 | 15 | 1 | 0.6 | - | 45.0 | N 205 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.104 | 0.062 | 0.062 | 0.135 | ||||
52 | 15 | 1 | 0.6 | 31.5 | - | NU205E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.105 | 0.062 | 0.062 | 0.136 | ||||
52 | 18 | 1 | 0.6 | 31.5 | - | NU2205E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.123 | 0.073 | 0.073 | 0.160 | ||||
62 | 17 | 1.1 | 1.1 | - | 53.0 | N 305 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.179 | 0.107 | 0.107 | 0.233 | ||||
62 | 17 | 1.1 | 1.1 | 34.0 | - | NU305E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.207 | 0.123 | 0.123 | 0.269 | ||||
62 | 24 | 1.1 | 1.1 | 34.0 | - | NU2305E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.260 | 0.155 | 0.155 | 0.338 | ||||
80 | 21 | 1.5 | 1.5 | 38.8 | 62.8 | NU405 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.438 | 0.261 | 0.261 | 0.570 | ||||
30 | 55 | 13 | 1 | 0.6 | 36.5 | 48.5 | NU1006 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.105 | 0.062 | 0.062 | 0.136 | |||
62 | 16 | 1 | 0.6 | - | 53.5 | N 206 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.160 | 0.095 | 0.095 | 0.208 | ||||
62 | 16 | 1 | 0.6 | 37.5 | - | NU206E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.158 | 0.094 | 0.094 | 0.205 | ||||
62 | 20 | 1 | 0.6 | 37.5 | - | NU2206E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.196 | 0.117 | 0.117 | 0.255 | ||||
72 | 19 | 1.1 | 1.1 | - | 62.0 | N 306 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.272 | 0.161 | 0.161 | 0.353 | ||||
72 | 19 | 1.1 | 1.1 | 40.5 | - | NU306E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.315 | 0.187 | 0.187 | 0.409 | ||||
72 | 27 | 1.1 | 1.1 | 40.5 | - | NU2306E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.398 | 0.237 | 0.237 | 0.518 | ||||
90 | 23 | 1.5 | 1.5 | 45.0 | 73.0 | NU406 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.583 | 0.347 | 0.347 | 0.758 | ||||
35 | 62 | 14 | 1 | 0.6 | 42.0 | 55.0 | NU1007 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.138 | 0.082 | 0.082 | 0.180 | |||
72 | 17 | 1.1 | 0.6 | - | 61.8 | N 207 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.232 | 0.138 | 0.138 | 0.301 | ||||
72 | 17 | 1.1 | 0.6 | 44.0 | - | NU207E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.234 | 0.139 | 0.139 | 0.304 | ||||
72 | 23 | 1.1 | 0.6 | 44.0 | - | NU2207E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.308 | 0.183 | 0.183 | 0.400 | ||||
80 | 21 | 1.5 | 1.1 | - | 68.2 | N 307 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.366 | 0.218 | 0.218 | 0.476 | ||||
80 | 21 | 1.5 | 1.1 | 46.2 | - | NU307E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.419 | 0.249 | 0.249 | 0.545 | ||||
80 | 31 | 1.5 | 1.1 | 46.2 | - | NU2307E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.547 | 0.325 | 0.325 | 0.711 | ||||
100 | 25 | 1.5 | 1.5 | 53.0 | 83.0 | NU407 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.777 | 0.462 | 0.462 | 1.010 | ||||
40 | 68 | 15 | 1 | 0.6 | 47.0 | 61.0 | NU1008 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.172 | 0.102 | 0.102 | 0.223 | |||
80 | 18 | 1.1 | 1.1 | - | 70.0 | N 208 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.288 | 0.171 | 0.171 | 0.375 | ||||
80 | 18 | 1.1 | 1.1 | 49.5 | - | NU208E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.292 | 0.173 | 0.173 | 0.379 | ||||
80 | 18 | 1.1 | 1.1 | 49.5 | - | NU2208E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.369 | 0.219 | 0.219 | 0.480 | ||||
90 | 23 | 1.5 | 1.5 | - | 77.5 | N 308 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.499 | 0.297 | 0.297 | 0.649 | ||||
90 | 23 | 1.5 | 1.5 | 52.0 | - | NU308E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.575 | 0.341 | 0.341 | 0.747 | ||||
90 | 23 | 1.5 | 1.5 | 52.0 | - | NU2308E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.718 | 0.427 | 0.427 | 0.933 | ||||
110 | 27 | 2 | 2.0 | 58.0 | 92.0 | NU408 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.985 | 0.585 | 0.585 | 1.280 | ||||
45 | 75 | 16 | 1 | 0.6 | 52.5 | 67.5 | NU1009 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.215 | 0.128 | 0.128 | 0.279 | |||
85 | 19 | 1.1 | 1.1 | - | 75.0 | N 209 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.330 | 0.196 | 0.196 | 0.429 | ||||
85 | 19 | 1.1 | 1.1 | 54.5 | - | NU209E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.337 | 0.200 | 0.200 | 0.438 | ||||
85 | 23 | 1.1 | 1.1 | 54.5 | - | NU2209E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.401 | 0.238 | 0.238 | 0.521 | ||||
100 | 25 | 1.5 | 1.5 | - | 86.5 | N 309 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.668 | 0.397 | 0.397 | 0.869 | ||||
100 | 25 | 1.5 | 1.5 | 58.5 | - | NU309E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.777 | 0.462 | 0.462 | 1.010 | ||||
100 | 36 | 1.5 | 1.5 | 58.5 | - | NU2309E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.985 | 0.585 | 0.585 | 1.280 | ||||
120 | 29 | 2 | 2 | 64.5 | 100.5 | NU409 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.246 | 0.741 | 0.741 | 1.620 | ||||
50 | 80 | 16 | 1 | 0.6 | 57.5 | 72.5 | NU1010 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.232 | 0.138 | 0.138 | 0.301 | |||
90 | 20 | 1.1 | 1.1 | - | 80.4 | N 210 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.372 | 0.221 | 0.221 | 0.483 | ||||
110 | 27 | 2 | 2 | - | 95.0 | N 310 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.854 | 0.507 | 0.507 | 1.110 | ||||
110 | 27 | 2 | 2 | 65.0 | - | NU310E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.000 | 0.594 | 0.594 | 1.300 | ||||
110 | 40 | 2 | 2 | 65.0 | - | NU2310E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.308 | 0.777 | 0.777 | 1.700 | ||||
130 | 31 | 2.1 | 2.1 | - | 110.8 | N 410 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.538 | 0.914 | 0.914 | 2.000 | ||||
130 | 31 | 2.1 | 2.1 | 70.8 | - | NU410 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.531 | 0.910 | 0.910 | 1.990 | ||||
55 | 90 | 18 | 1.1 | 1.0 | 64.5 | 80.5 | NU1011 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.342 | 0.203 | 0.203 | 0.445 | |||
100 | 21 | 1.5 | 1.1 | - | 88.5 | N 211 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.488 | 0.290 | 0.290 | 0.634 | ||||
100 | 21 | 1.5 | 1.1 | 66.0 | - | NU211E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.515 | 0.306 | 0.306 | 0.669 | ||||
100 | 25 | 1.5 | 1.1 | 66.0 | - | NU2211E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.602 | 0.358 | 0.358 | 0.783 | ||||
120 | 29 | 2 | 2.0 | - | 104.5 | N 311 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.092 | 0.649 | 0.649 | 1.420 | ||||
120 | 29 | 2 | 2.0 | 70.5 | - | NU311E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.262 | 0.750 | 0.750 | 1.640 | ||||
120 | 43 | 2 | 2 | 70.5 | - | NU2311E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.677 | 0.997 | 0.997 | 2.180 | ||||
140 | 33 | 2.1 | 2.1 | 77.2 | 117.2 | NU411 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.923 | 1.143 | 1.143 | 2.500 | ||||
60 | 95 | 18 | 1.1 | 1 | 69.5 | 85.5 | NU1012 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.365 | 0.217 | 0.217 | 0.474 | |||
110 | 22 | 1.5 | 1.5 | - | 97.5 | N 212 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.633 | 0.376 | 0.376 | 0.823 | ||||
110 | 22 | 1.5 | 1.5 | 72.0 | - | NU212E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.634 | 0.377 | 0.377 | 0.824 | ||||
110 | 28 | 1.5 | 1.5 | 72.0 | - | NU2212E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.815 | 0.485 | 0.485 | 1.060 | ||||
130 | 31 | 2.1 | 2.1 | - | 113 | N 312 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.369 | 0.814 | 0.814 | 1.780 | ||||
130 | 31 | 2.1 | 2.1 | 77.0 | - | NU312 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.400 | 0.832 | 0.832 | 1.820 | ||||
130 | 31 | 2.1 | 2.1 | 77.0 | - | NU312E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.585 | 0.942 | 0.942 | 2.060 | ||||
130 | 46 | 2.1 | 2.1 | 77.0 | - | NU2312E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 2.077 | 1.234 | 1.234 | 2.700 | ||||
150 | 35 | 2.1 | 2.1 | 83.0 | 127 | NU412 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 2.338 | 1.390 | 1.390 | 3.040 | ||||
65 | 100 | 18 | 1.1 | 1 | 74.5 | 90.5 | NU1013 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.388 | 0.230 | 0.230 | 0.504 | |||
120 | 23 | 1.5 | 1.5 | - | 105.6 | N 213 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.808 | 0.480 | 0.480 | 1.050 | ||||
120 | 23 | 1.5 | 1.5 | 78.5 | - | NU213E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.808 | 0.480 | 0.480 | 1.050 | ||||
120 | 31 | 1.5 | 1.5 | 78.5 | - | NU2213E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.085 | 0.645 | 0.645 | 1.410 | ||||
140 | 33 | 2.1 | 2.1 | - | 121.5 | N 313 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.669 | 0.992 | 0.992 | 2.170 | ||||
140 | 33 | 2.1 | 2.1 | 83.5 | - | NU313 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.715 | 1.019 | 1.019 | 2.230 | ||||
140 | 33 | 2.1 | 2.1 | 82.5 | - | NU313E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.969 | 1.170 | 1.170 | 2.560 | ||||
140 | 48 | 2.1 | 2.1 | 82.5 | - | NU2313E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 2.431 | 1.445 | 1.445 | 3.160 | ||||
160 | 37 | 2.1 | 2.1 | - | 135.3 | N 413 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 2.792 | 1.659 | 1.659 | 3.630 | ||||
160 | 37 | 2.1 | 2.1 | 89.3 | - | NU413 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 2.792 | 1.659 | 1.659 | 3.630 | ||||
70 | 110 | 20 | 1.1 | 1 | 80.0 | 100 | NU1014 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.533 | 0.317 | 0.317 | 0.693 | |||
125 | 24 | 1.5 | 1.5 | - | 110.5 | N 214 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.877 | 0.521 | 0.521 | 1.140 | ||||
125 | 24 | 1.5 | 1.5 | 83.5 | - | NU214E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.992 | 0.590 | 0.590 | 1.290 | ||||
125 | 31 | 1.5 | 1.5 | 83.5 | - | NU2214E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.146 | 0.681 | 0.681 | 1.490 | ||||
150 | 35 | 2.1 | 2.1 | - | 130 | N 314 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 2.054 | 1.221 | 1.221 | 2.670 | ||||
150 | 35 | 2.1 | 2.1 | 90.0 | - | NU314 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 2.115 | 1.257 | 1.257 | 2.750 | ||||
150 | 35 | 2.1 | 2.1 | 89.0 | - | NU314E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 2.377 | 1.413 | 1.413 | 3.090 | ||||
150 | 51 | 2.1 | 2.1 | 89.0 | - | NU2314E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 3.015 | 1.792 | 1.792 | 3.920 | ||||
180 | 42 | 3 | 3 | 100 | 152 | NU414 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 4.062 | 2.414 | 2.414 | 5.280 | ||||
75 | 115 | 20 | 1.1 | 1 | 85.0 | 105 | NU1015 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.562 | 0.334 | 0.334 | 0.731 | |||
130 | 25 | 1.5 | 1.5 | - | 116.5 | N 215 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.946 | 0.562 | 0.562 | 1.230 | ||||
130 | 25 | 1.5 | 1.5 | 88.5 | - | NU215E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.108 | 0.658 | 0.658 | 1.440 | ||||
130 | 31 | 1.5 | 1.5 | 88.5 | - | NU2215E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.208 | 0.718 | 0.718 | 1.570 | ||||
160 | 37 | 2.1 | 2.1 | - | 139.5 | N 315 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 2.462 | 1.463 | 1.463 | 3.200 | ||||
160 | 37 | 2.1 | 2.1 | 95.5 | - | NU315 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 2.508 | 1.490 | 1.490 | 3.260 | ||||
160 | 37 | 2.1 | 2.1 | 95.0 | - | NU315E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 2.869 | 1.705 | 1.705 | 3.730 | ||||
160 | 55 | 2.1 | 2.1 | 95.0 | - | NU2315E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 3.738 | 2.222 | 2.222 | 4.860 | ||||
190 | 45 | 3 | 3 | 104.5 | 160.5 | NU415 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 4.823 | 2.866 | 2.866 | 6.270 | ||||
80 | 125 | 22 | 1.1 | 1 | 91.5 | 113.5 | NU1016 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 0.745 | 0.443 | 0.443 | 0.969 | |||
140 | 26 | 2 | 2 | - | 125.3 | N 216 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.131 | 0.672 | 0.672 | 1.470 | ||||
140 | 26 | 2 | 2 | 95.3 | - | NU216E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.308 | 0.777 | 0.777 | 1.700 | ||||
140 | 33 | 2 | 2 | 95.3 | - | NU2216E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 1.508 | 0.896 | 0.896 | 1.960 | ||||
170 | 39 | 2.1 | 2.1 | - | 147 | N 316 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 2.962 | 1.760 | 1.760 | 3.850 | ||||
170 | 39 | 2.1 | 2.1 | 101.0 | - | NU316E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 3.423 | 2.034 | 2.034 | 4.450 | ||||
170 | 58 | 2.1 | 2.1 | 101.0 | - | NU2316E | NU NJ NUP N NF | 304 | PF | PK | M | PA | 4.408 | 2.619 | 2.619 | 5.730 | ||||
200 | 48 | 3 | 3 | 110 | 170 | NU416 | NU NJ NUP N NF | 304 | PF | PK | M | PA | 5.662 | 3.365 | 3.365 | 7.360 |
